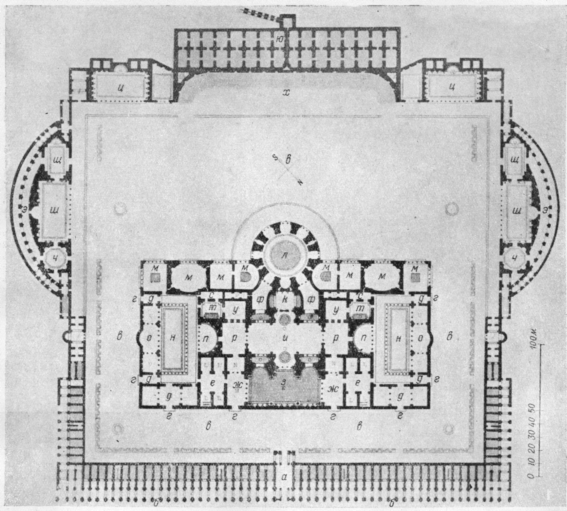

1. План (а — главный вход, 6 — номерные бани, в — ксист, г — входы, д — вестибюли, е — раздевальни, ж — залы перед фригидарием, з — фригидарий, и — главный зал, к — тепидарий, л — кальдарий, м — залы для отдыха после бань, н — палестры, о — боковые залы, п — экседры, р — проходные залы, г — глубокие бассейны, т — банное помещение с бассейном, у — дворы с резервуаром для воды, ф — дворы с отопительными устройствами, х — стадий, ц — залы для культурных развлечений, ч — нимфеи, ш — перистили, щ — глубокие бассейны, э — полукруглые портики, ю — отстойник).

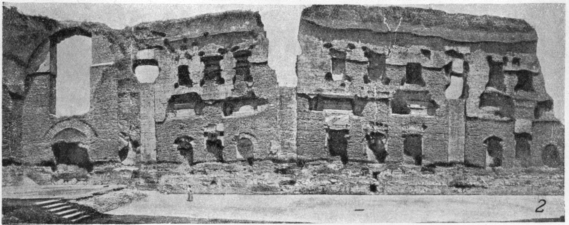

2. Внутренний вид стены фригидария (кажущийся излом стены обусловлен неточностью съемки).
