ТАБЛИЦА 86. ТЕРМЫ ДИОКЛЕТИАНА (нач. IV в. н. э.):

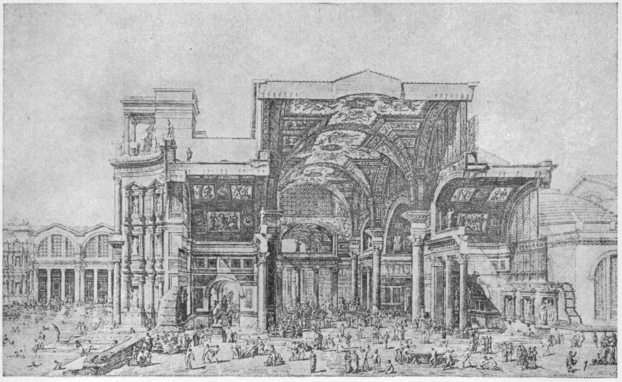

1. Общий вид (реконструкция Полэна).

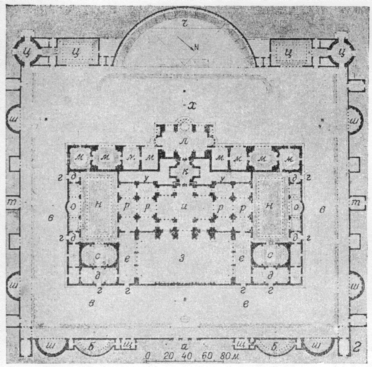

2. План (а — главный вход, б — дворики с портиками, в — ксист г — входы, д, е — вестибюли и раздевальни, з — фригидарий, и — главный зал, к — тепидарий, л — кальдарий, м — залы для отдыха после бань или особые банные помещения, н — палестры, о — боковые залы, р — проходные залы, с — крытые гимнастические залы, т — подсобные помещения, у — дворы с резервуаром для воды н с отопительными устройствами, х — стадий, ц — залы для культурных развлечений, ч — театр, ш — экседры, щ — помещения для сторожей. Ср. план терм Каракаллы,
т. 81, ф I).

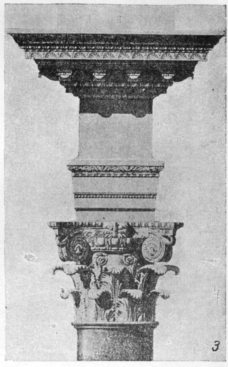

3. Ордер центрального зала.

Подготовлено по изданию:

Кауфман С.А., Николаев И.С., Цирес А.Г.,Блаватский В.Д.
Всеобщая история архитектуры, том. II, книга 2. М.: Издательство академии архитектуры СССР, 1948.
